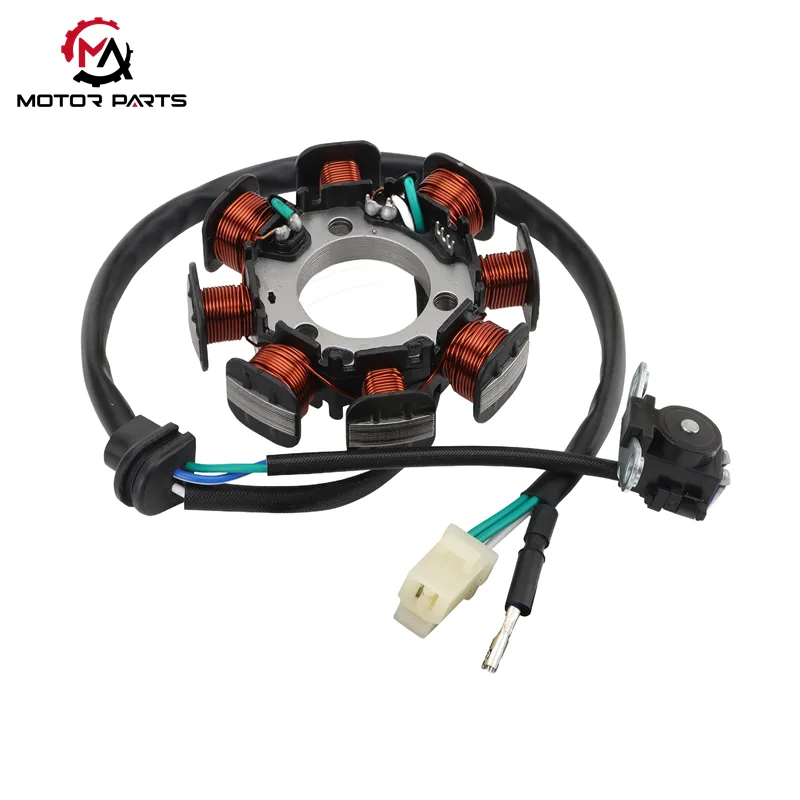

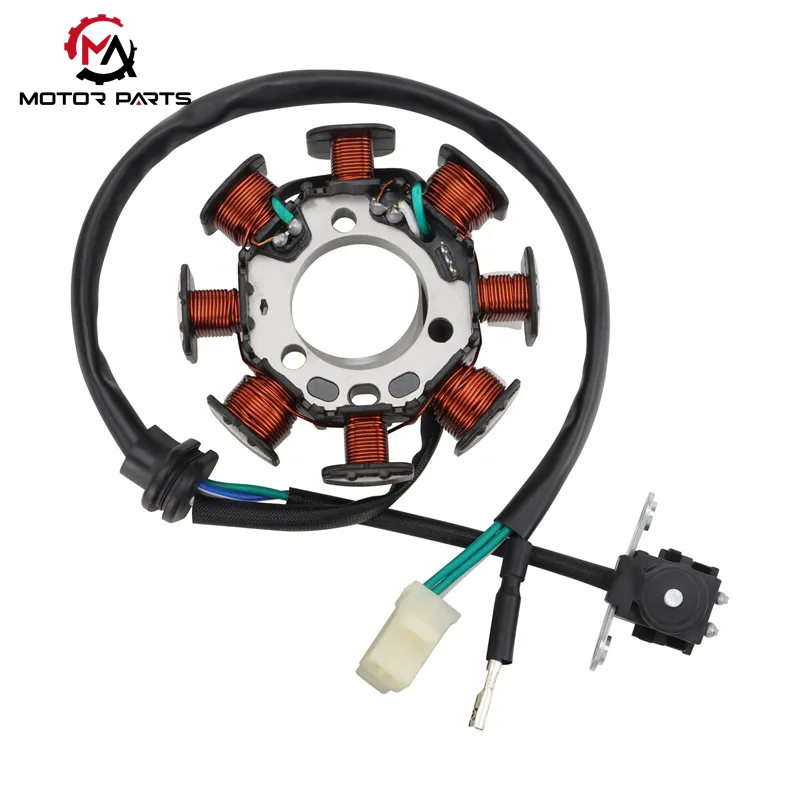

CRF150F Bobina Magneto pentru Motociclete

Bobina Magneto pentru Motociclete CRF150F este o motocicletă clasică de teren, iar bobina sa magneto monofazată cu 8 poli servește ca nucleu al sistemului de alimentare al vehiculului. Produsă de Max Trading, această componentă de precizie nu este doar sursa de energie pentru întregul sistem electric al motocicletei, ci și o garanție cheie pentru funcționarea stabilă a vehiculului în condiții dure de teren. Este conceput pentru a satisface cerințele ridicate de durabilitate și performanță ale pasionaților de terenuri off-road, cu proprietăți fiabile de impermeabilitate, praf și rezistență la uzură.

1. Compoziția structurii

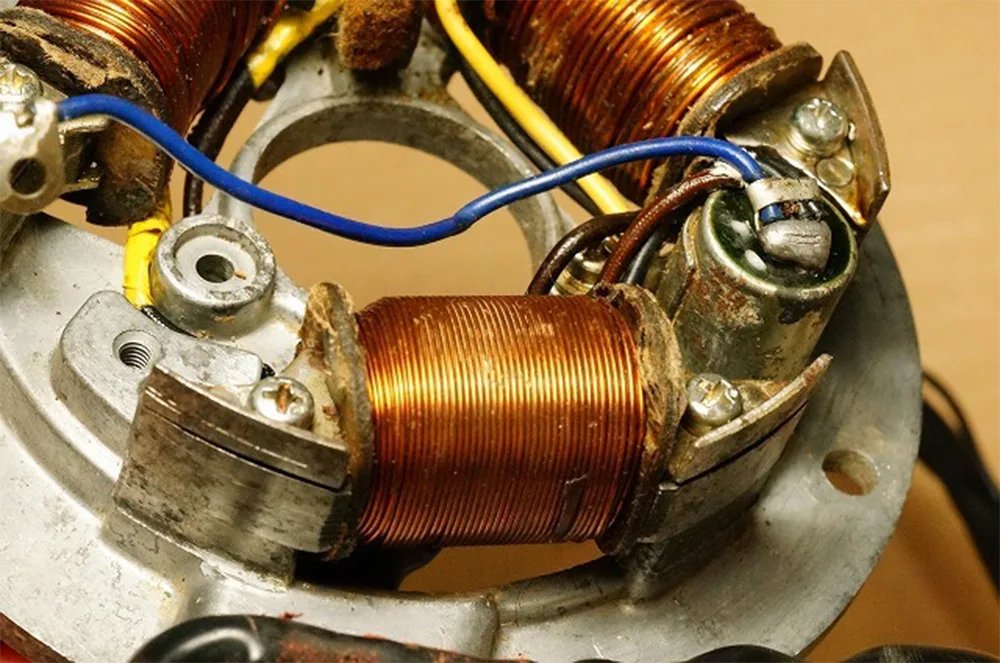

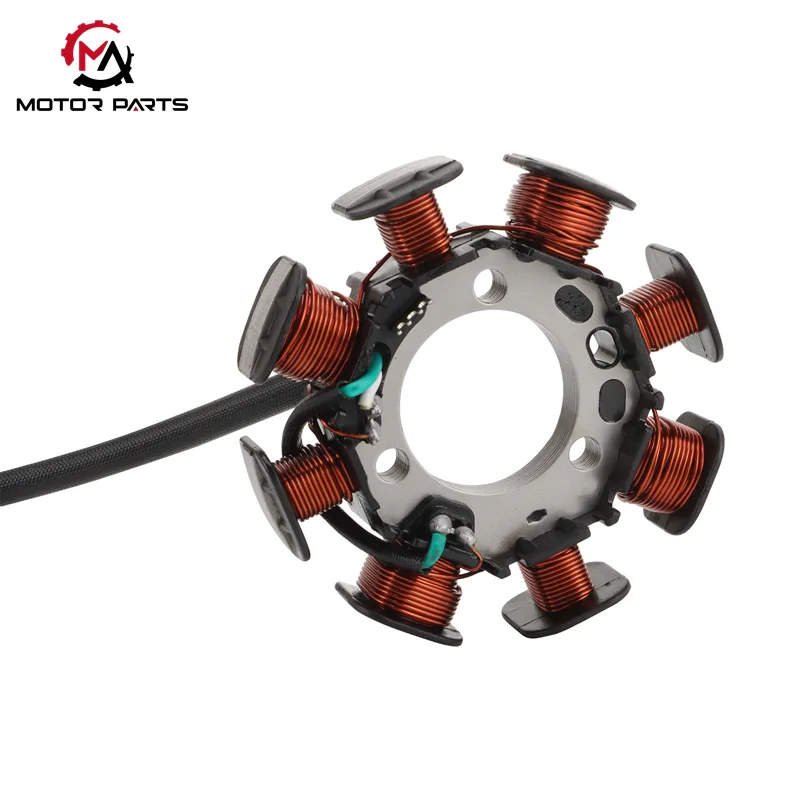

Bobina magneto este compusă din trei module de bază: ansamblu bobină statorică, componentă de oțel magnetică a rotorului și modul terminal, fiecare cu o selecție strictă a materialului și design structural.

2. Principiul de lucru

Funcționarea bobinei magneto pentru motociclete CRF150F se bazează pe legea inducției electromagnetice a lui Faraday. Când motorul funcționează, arborele cotit antrenează magnetul rotorului să se rotească la viteză mare, formând un câmp magnetic alternativ dinamic. Grupul bobinei statorului taie liniile câmpului magnetic pentru a genera curent alternativ, care este apoi distribuit sistemelor de aprindere, încărcare și sincronizare pentru a realiza munca coordonată a componentelor electrice ale motocicletei.

2.1 Principiul de funcționare al sistemului de aprindere

Principiul de creștere a tensiunii: bobina de aprindere acționează ca un transformator de creștere. Utilizează raportul de spire a bobinei primare (de obicei ≥ 1:100) pentru a induce ieșirea de joasă tensiune AC de către magnet într-un curent de înaltă tensiune instantaneu de peste 20.000 V.

Procesul de control al aprinderii: curentul de înaltă tensiune este transmis la aprinderea CDI (aprindere cu descărcare prin condensator), unde este stocat de condensatorul de stocare a energiei și apoi declanșat să se elibereze.

Garanția de ardere: Aprindetorul controlează cu precizie bujia pentru a genera scântei puternice de aprindere la sfârșitul cursei de compresie a motorului, asigurând arderea completă a amestecului de combustibil și oferind suficientă putere pentru motocicleta.

2.2 Principiul de funcționare a sistemului de încărcare și alimentare

Conversie AC/DC: Ieșirea formei de undă AC de către bobina de încărcare este complexă și trebuie convertită în curent continuu printr-un regulator redresor. Redresoarele moderne adoptă circuite redresoare cu punte cu undă completă, combinate cu condensatoare de filtru și circuite de netezire.

Ieșire stabilă de tensiune: curentul continuu pulsat convertit este optimizat într-o ieșire stabilă de 12 V, care poate realiza două funcții de bază:

Furnizați încărcare constantă și de limitare a curentului pentru pachetele de baterii plumb-acid/litiu de 12V;

Furnizați energie continuă pentru echipamentele electrice de bord, cum ar fi farurile (35W-55W), farurile din spate și luminile de fundal ale instrumentelor.

2.3 Principiul de funcționare a sistemului de sincronizare a aprinderii

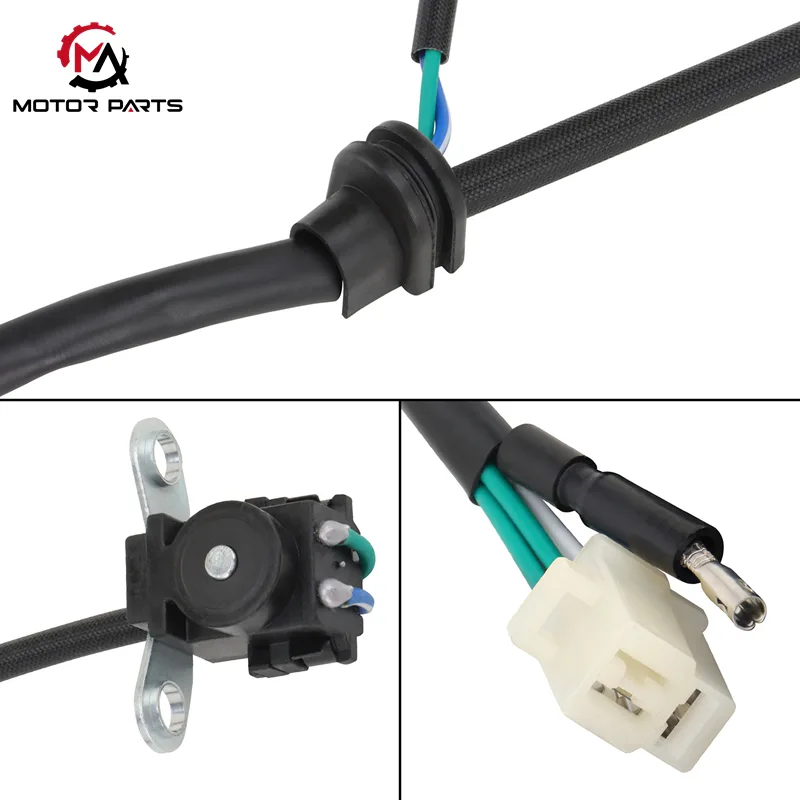

Colectare semnal: bobina de declanșare acționează ca „controler de timp” al magnetului. Sesizează proeminențele sau fantele speciale de pe rotor, transformând schimbarea fluxului magnetic în semnale electrice (realizate prin senzori Hall sau principii de inducție electromagnetică).

Controlul temporizării: După modelarea formei de undă, semnalul electric controlează cu precizie sincronizarea declanșării aprinderii. Pentru motorul în patru timpi al CRF150F, semnalul de declanșare este de obicei trimis atunci când unghiul arborelui cotit este de 18°-22° înainte ca pistonul să atingă punctul mort superior (BTDC). Această sincronizare asigură potrivirea optimă între energia de aprindere și mișcarea pistonului, maximizând eficiența motorului și puterea de ieșire.

3. Avantajele de bază pentru scenariile off-road

Adaptabilitate la mediu dur: rating IP65 rezistent la apă și praf, cablaj de sârmă rezistent la ulei și rezistent la uzură, poate face față condițiilor de teren noroios, prăfuit și accidentat.

Putere de ieșire stabilă: designul de înaltă precizie a câmpului magnetic și sistemul de reglare a redresorului asigură o sursă de alimentare stabilă de 12 V, evitând defectarea componentelor electrice cauzate de fluctuațiile de tensiune.

Timp precis de aprindere: Cooperarea dintre bobina de declanșare și structura de poziționare a rotorului asigură sincronizarea exactă a aprinderii, îmbunătățind eficiența arderii combustibilului și reducând pierderea de putere.

Acest design modular integrat integrează unități tradiționale independente de aprindere, încărcare și declanșare prin partajarea miezului statorului și a câmpului magnetic al rotorului. În comparație cu structura divizată, reduce mai mult de 30% din liniile de legătură, reducând semnificativ probabilitatea defecțiunilor cauzate de liniile libere sau umede în medii accidentate de teren. În același timp, îmbunătățește eficiența generării de energie cu 15% -20%, oferind garanție de putere pentru o funcționare fiabilă în condiții de drum extreme.

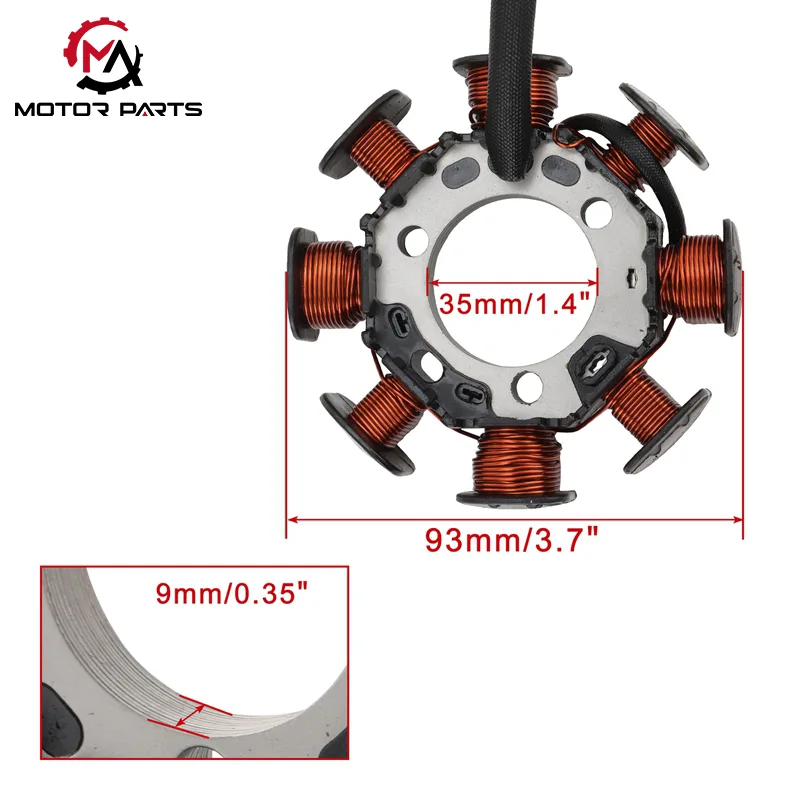

Parametru produs:

Max Trading a avansat mereu cu vremurile

Urmând tendința de electrificare și inteligență a motocicletelor, bobina Magneto pentru motociclete CRF150F de la Max Trading a realizat inovații tehnologice: unele modele sunt echipate cu cipuri inteligente de control al stabilității tensiunii și module de avertizare a defecțiunilor. Prin intermediul sistemelor de monitorizare dinamică în timp real, acestea captează cu precizie condițiile de lucru anormale, cum ar fi supraîncărcarea și supraîncălzirea bobinei, declanșează mecanisme de protecție activă în milisecunde, izolează eficient conducerea defecțiunilor și protejează în mod cuprinzător siguranța sistemului electric al vehiculului. Între timp, cu un design de compatibilitate remarcabil, se potrivește perfect în sistemul de injecție electronică a combustibilului (EFI) și tabloul de bord inteligent al motocicletei, oferind soluții de putere stabile și fiabile pentru vehicule cu energie nouă și motociclete inteligente de ultimă generație, devenind componenta preferată pentru modernizarea inteligentă în industrie.
