Tranzacționarea maximă ține pasul cu dezvoltarea timpurilor și inovează constant și modernizează sistemul de conectare a manivelelor de motocicletă. În calitate de furnizor chinezesc de arbori cotituri de motociclete, tije de conectare și alte produse, MAX TRADING are informații unice în sistemele de conectare a arborelor cotit.
Sistemul de conectare a manivelei joacă un rol de „convertor de putere” în sistemul motorului de motociclete, în principal prin îmbunătățirea mecanicii pentru a contracara forțele și vibrațiile inerțiale generate în timpul funcționării, asigurând o putere de putere lină și fiabilă. Și sprijinul și echilibrul, ca funcții auxiliare, sunt la fel de cruciale.

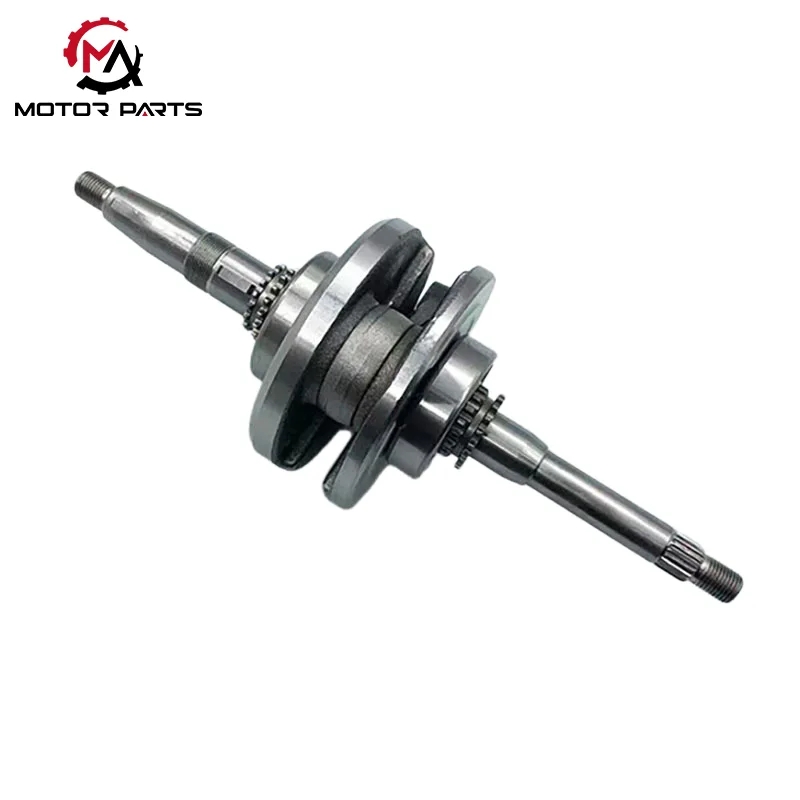

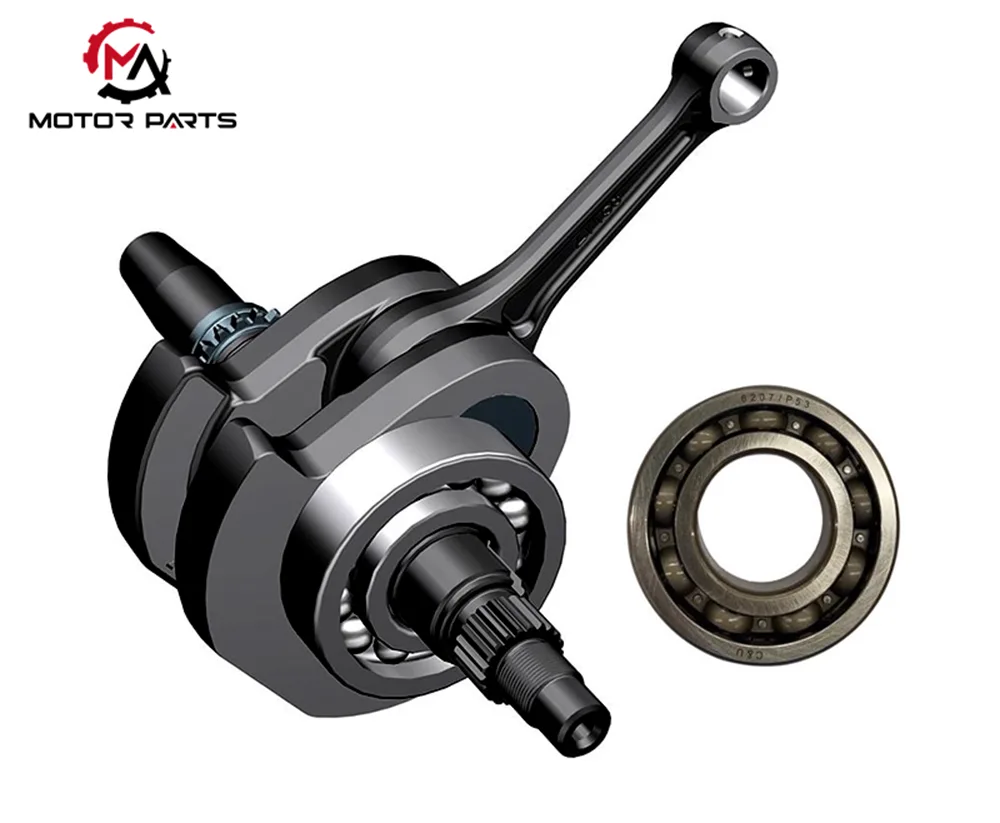

Sistemul de tije de conectare a manivelării motocicletei este format din trei componente principale: ansamblul manivelei, ansamblul tijei de conectare și dispozitivul auxiliar. ÎnAnsamblul arborelui cotit, the crankshaft, crankshaft pin, and balance block are the main components that rotate the system. Capetele din față și din spate ale arborelui cotit al motocicletei sunt susținute rigid pe scaunul rulment al carcasei motorului prin rulmenți de rulare de înaltă precizie sau rulmenți glisante, asigurând stabilitatea în timpul rotației.

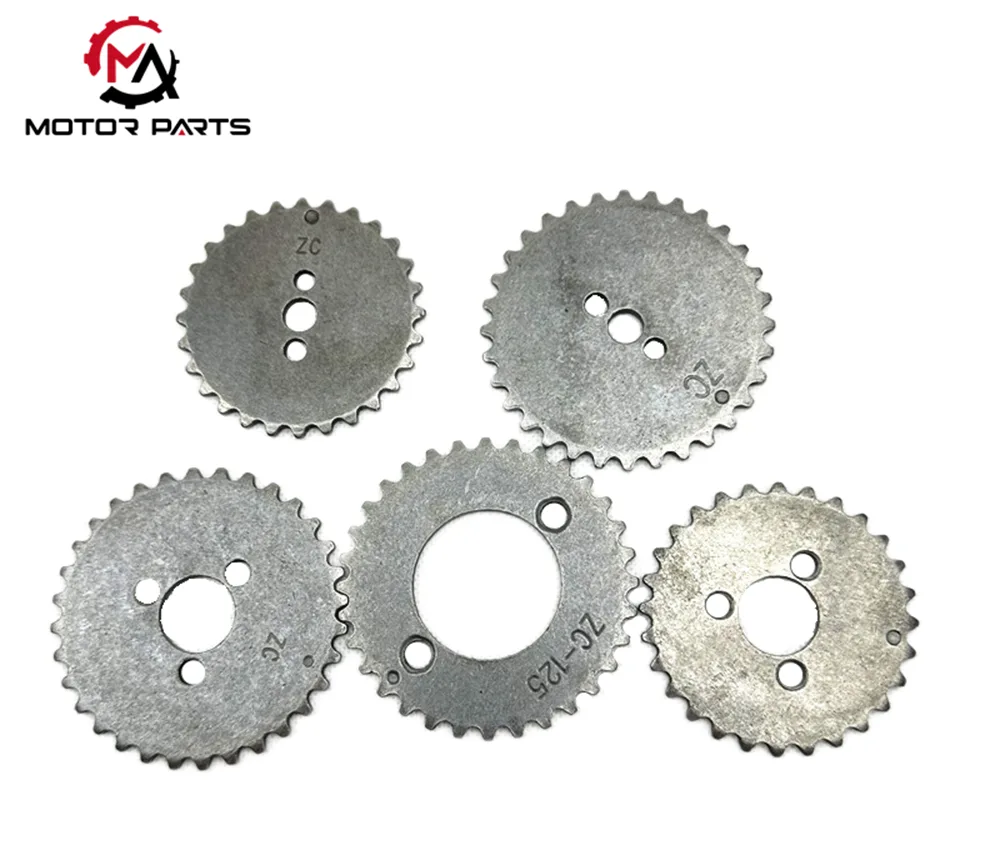

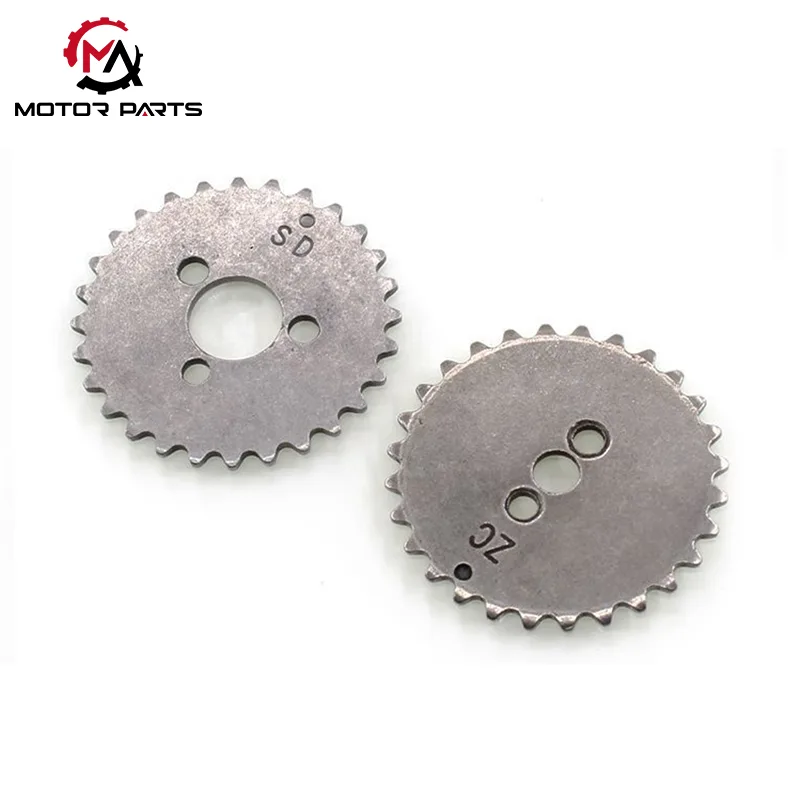

Capătul din față al arborelui cotit al motocicletei este de obicei echipat cuAngrenaje de sincronizare(controlul trenului de supapă) sau ambreiajele (puterea de transmitere a sistemului de transmisie) prin conexiuni cheie sau structuri de flanșă, în timp ce capătul din spate este instalat cu o volană (stocarea energiei cinetice, viteza de stabilizare) sau un motor magnetic (furnizarea de energie de aprindere).

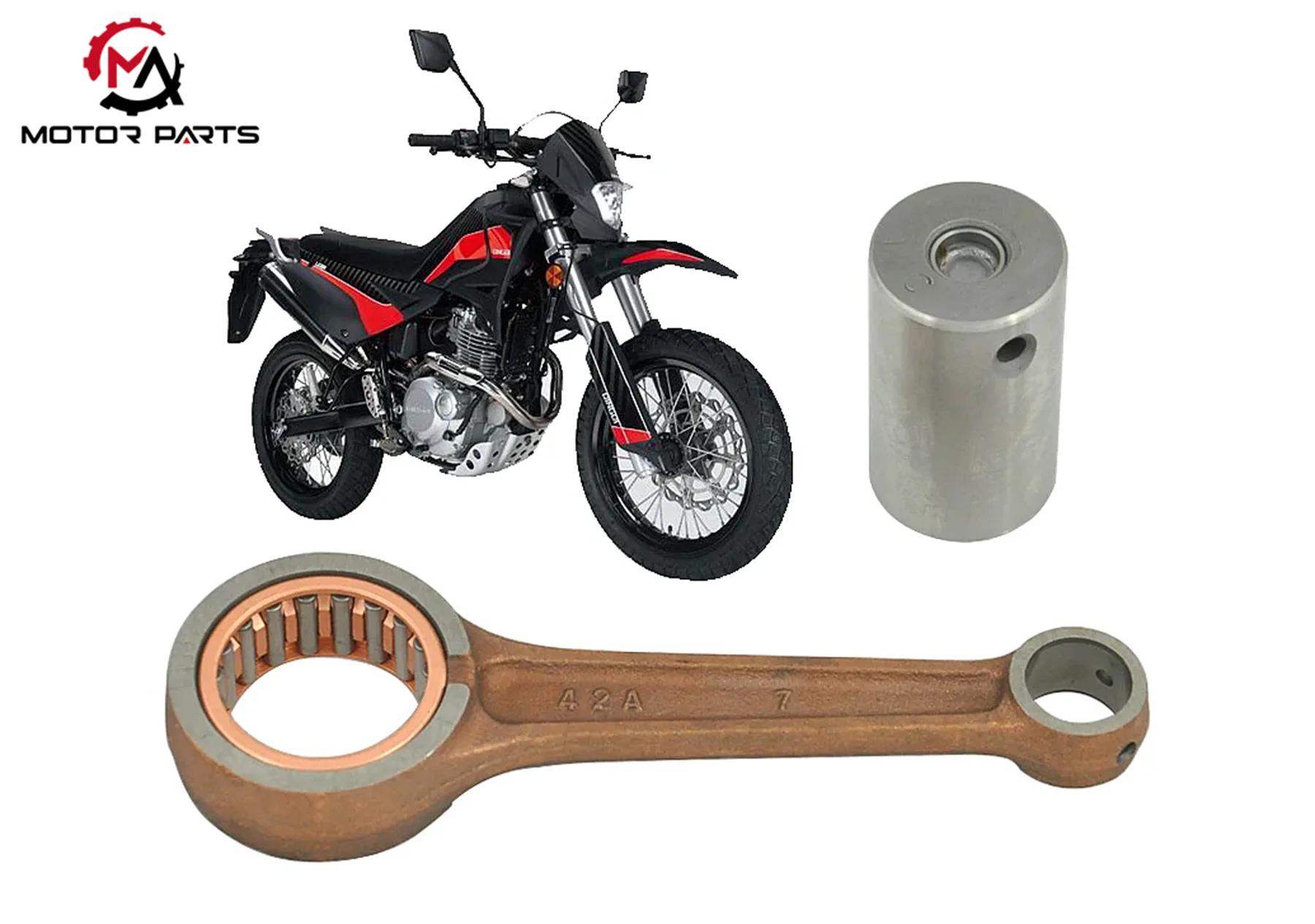

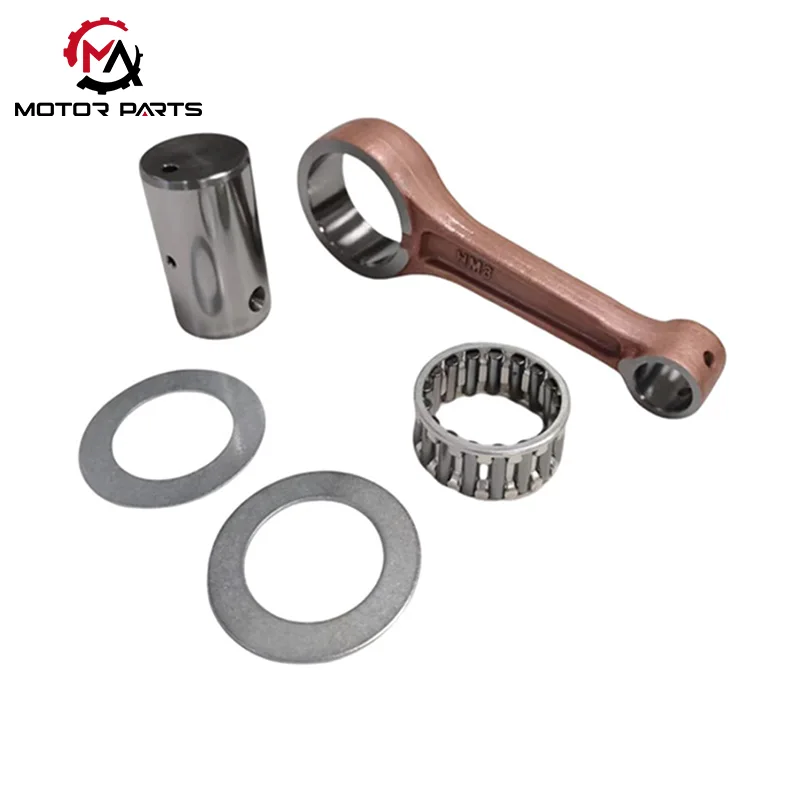

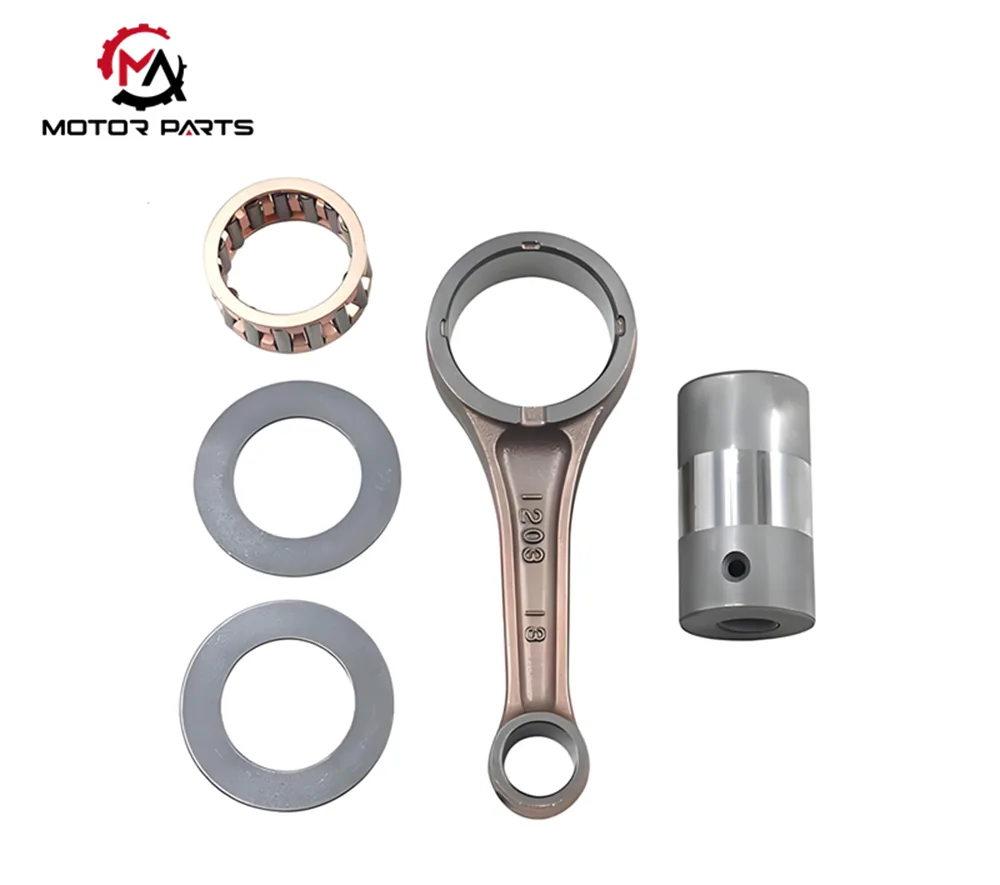

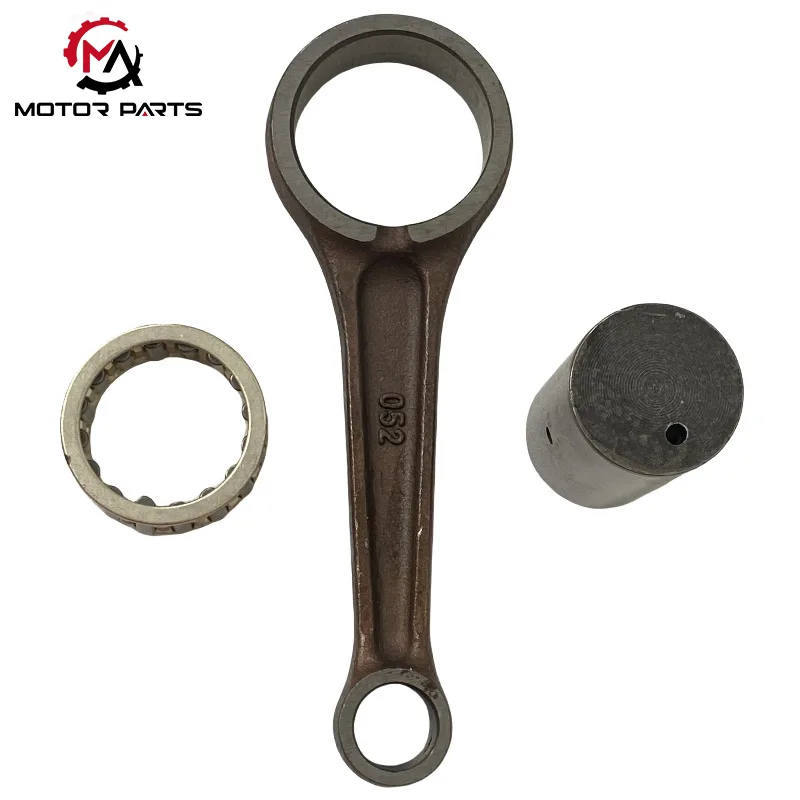

The motorcycle crank arms, symmetrically distributed on both sides, are rigidly connected by crank pins to form a complete frame, which constitutes the key structure for transmitting torque. To remove the centrifugal force interference generated during the rotation process, the counterweight on the motorcycle crank arm needs to undergo strict dynamic balance calibration, with an accuracy controlled within ± 1g · cm, which can effectively counteract more than 90% of the rotational inertia force and significantly reduce the overall vibration of the machine. The motorcycle connecting rod big end is flexibly connected to the crank pin through a sectional structure, and wear-resistant bearing shells are embedded inside to form a sliding friction pair, which can withstand periodic impact loads; The small end of the motorcycle connecting rod is hinged to the piston through a piston pin, using a fully floating or semi floating connection design to ensure flexible swinging of the piston during reciprocating motion. The connecting rod body is made of high-strength forged steel with an I-shaped or box shaped cross-section, which ensures sufficient structural strength and minimizes weight to the greatest extent possible. During the transmission of power, it can efficiently convert the linear thrust of the motorcycle piston into the rotational torque of the crankshaft. The auxiliary devices such as bearings, oil seals, and lubrication channels are important supports to ensure the long-term reliable operation of the system. The motorcycle bearing shell is made of high wear-resistant alloy materials (such as Babbitt alloy and copper lead alloy), and the friction loss between the crank pin and the connecting rod big end is reduced through oil film lubrication; The motorcycle oil seal is installed at the joint between the front and rear ends of the crankshaft and the housing, which can effectively prevent lubricating oil leakage and isolate external dust and impurities. The lubrication channels throughout the crankshaft are connected to the main oil passage of the motorcycle engine, which can accurately deliver pressure lubricating oil to various shaft necks and bearing parts, forming continuous cooling and lubrication protection, significantly extending the service life of the system.
Funcția de bază a sistemului de tije de conectare a manivelă se bazează pe conversia reciprocă precisă între mișcarea liniară și mișcarea de rotație. Atunci când bujia motorului motocicletei declanșează aprinderea, gazul de înaltă presiune (presiunea de vârf poate atinge 8-12 MPa) generat de detonarea instantanee a amestecului de combustibil va forma o tracțiune puternică, conducând pistonul de motocicletă pentru a face mișcare liniară reciprocă de-a lungul axei cilindrului. Această forță este transmisă la capătul mic al tijei de conectare a motocicletei prin știftul pistonului, apoi este transmisă la capătul mare al tijei de conectare prin corpul tijei de conectare, conducând în cele din urmă pinul de manivelă să se rotească în jurul centrului arborelui cotit, rezultând o ieșire continuă a cuplului de la arborele cotit la funcționarea mecanică. În timpul proceselor de admisie, compresie și evacuare, arborele cotit se rotește prin tija de conectare și apoi conduce pistonul să completeze mișcarea reciprocă corespunzătoare, formând un ciclu de lucru complet. În acest proces de conversie a mișcării, sunt generate diverse forțe, cum ar fi forța inerțială, forța centrifugă și presiunea gazelor, care necesită o rezistență structurală foarte mare a sistemului. În funcție de numărul de cilindri din motorul motocicletei, arborele cotit poate fi împărțit în arbore cotit cu un singur cilindru, arbore cotit dual cilindru și arbore cotit cu mai multe cilindri. Structura arborelui cotit cu un singur cilindru este simplă, conținând doar două brațe cu manivelă stânga și dreaptă și un știft, cu o structură generală compactă și o greutate mai ușoară; Arborele cotit al cilindrului este proiectat cu diferite unghiuri de manivelă bazate pe aranjamentul cilindrului de motocicletă pentru a echilibra puterea de putere; Arborele cotit cu mai multe cilindri este echipat cu un bloc de echilibru radial, care este aranjat invers cu jurnalul de tijă de conectare pentru a compensa forțele inerțiale și a suprima oscilațiile. Arborele cotit al motocicletei este falsificat din oțel din aliaj de 42crmo și suferă un tratament termic pentru a se asigura că rezistența largă și rezistența la uzură. Arborele moderne ale motorului de motociclete adoptă un design de structură goală, reducând momentul de inertanță cu 15% și crescând viteza cu o volană din fibră de carbon.
Tija de conectare trebuie să transmită o forță uriașă în timpul mișcării reciproce de mare viteză. Corpul tijei de conectare este confecționat din material de oțel cu molibden crom, cu o secțiune transversală în formă de I, concepută pentru a reduce greutatea în măsura maximă posibilă, asigurând în același timp rezistența. Structura de despicare a finală a tijei de conectare este potrivită cu cochilii de rulment din aliaj de cupru pentru o instalare și întreținere ușoară. Suprafața articulației motocicletei folosește ace sau șuruburi de poziționare pentru a asigura ansamblul precis. Rulmentul tijei de conectare adoptă cochilii de rulment cu pereți subțiri, iar suprafața interioară este pulverizată cu strat de aliaj rezistent la uzură, care reduce pierderea de frecare și îmbunătățește capacitatea de a rezista la impactul. Tehnologia de echilibru, ca funcție auxiliară aConectarea manivelăSistemul este cheia pentru a asigura o funcționare lină a sistemului de alimentare. Motoarele cu motociclete cu un singur cilindru prezintă fluctuații de vibrații și putere ridicate, ceea ce duc la un echilibru incomplet. Blocurile de echilibru sunt adesea instalate pe arborele cotit sau se utilizează un mecanism de arbore de echilibru extern. Arborele de echilibru este legat de arborele cotit prin angrenaje și se rotește în direcții opuse pentru a contracara forțele inerțiale, reducând semnificativ vibrațiile motorului. Motoarele cu motociclete cu mai multe cilindri contracară unele forțe inerțiale, aranjându -le simetric. De exemplu, motoarele cu cilindri twin inline folosesc adesea faze de manivelă de 360 ° sau 180 °, în timp ce motoarele cu cilindri twin în formă de V folosesc adesea un design unghi de 90 °.
Tehnologia raportului de compresie variabilă de tranzacționare a sistemului de conectare a manivelei optimizează raportul de compresie în condiții de muncă diferite, schimbând distanța dintre știftul manivelă și centrul arborelui cotit; Aplicarea materialelor ușoare reduce semnificativ masa inerțială a sistemului, reformează viteza și receptivitatea motorului; Tehnologia de prelucrare a preciziei asigură precizia dimensională și calitatea suprafeței componentelor, reducând uzura mecanică. MAX TRADING introduce principiul de lucru și caracteristicile structurale ale sistemului de conectare a manivelelor la pasionații de motociclete, ceea ce ajută la aprofundarea înțelegerii noastre despre mecanismul de operare a motoarelor de motociclete și oferă îndrumări profesionale pentru întreținerea și modificarea motorului. Să ne bucurăm de distracția de a călări cu motocicleta mai științific împreună.
