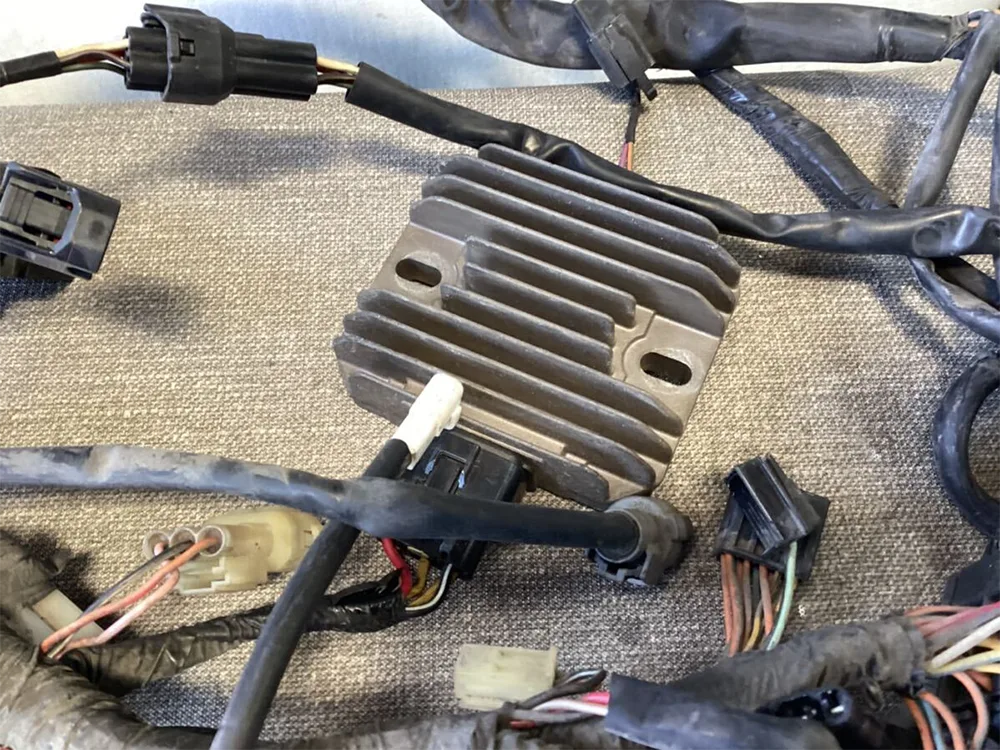

GY6-125 Redresor pentru motociclete

Redresorul pentru motociclete GY6-125, numit și regulator de redresor, este „centrul de putere” al sistemului de alimentare cu energie a motorului, modelând un sistem triunghiular de alimentare împreună cu motorul magnetic și bateria. Principalele sale funcții sunt reflectate în două părți cheie:

Conversie de rectificare:

Curentul alternativ (AC) generat de funcționarea motorului magnetic are caracteristicile schimbărilor periodice ale direcției curentului și fluctuațiilor mari de tensiune, care nu pot furniza direct energie echipamentelor de bord. Redresorul pentru motociclete GY6-125 are un circuit redresor în punte încorporat, care taie unda sinusoidală AC în DC pulsatorie unidirecțională prin caracteristicile de conducere unidirecțională a patru diode. Acest proces este ca și cum ar fi instalarea unei „supape unidirecționale” pentru curent, asigurându-se că curentul curge întotdeauna în aceeași direcție. Luând ca exemplu puterea de 50 Hz AC, după rectificare, acesta formează o putere de curent continuu cu 100 de pulsații pe secundă, oferind putere adaptivă pentru dispozitivele de curent continuu, cum ar fi audio auto și panourile de instrumente.

Protecție la stabilizarea tensiunii:

În diferite condiții de funcționare, tensiunea de ieșire a motorului magnetic al motocicletei prezintă fluctuații severe. În timpul funcționării inactiv, tensiunea poate scădea până la 12,5 V, ceea ce face dificilă îndeplinirea cerințelor de încărcare flotantă a bateriei; Când conduceți la viteze mari, tensiunea de vârf poate ajunge la peste 100V, depășind cu mult domeniul de siguranță al unei baterii de 12V. Redresorul pentru motociclete GY6-125 ajustează dinamic tensiunea de ieșire prin tehnologia PWM (Pulse Width Modulation). Când tensiunea depășește pragul de 14,8 V, activați imediat circuitul de șunt pentru a elibera puterea în exces; Când tensiunea este sub 13,5 V, eficiența de încărcare este îmbunătățită. Acest mecanism nu numai că protejează eficient materialul activ al plăcilor bateriei cu plumb-acid, prevenind formarea de cristale de sulfat de plumb din cauza supraîncărcării și bombarii, dar asigură și o temperatură stabilă a culorii farurilor și o energie constantă de aprindere a bobinei de aprindere. În aplicațiile practice, această funcție de stabilizare a tensiunii poate prelungi durata de viață a becurilor cu mai mult de trei ori, iar rata de succes a aprinderii bujiilor poate fi crescută la 99,8%.

Această componentă afectează în mod direct durata de viață a bateriei (cum ar fi protecția la încărcare și descărcare a bateriei YTX9-BS) și stabilitatea sistemului de iluminare și aprindere și este o componentă electrică cheie a scuterelor cu cilindree mică. Performanța sa afectează în mod direct durabilitatea sistemului electric al vehiculului - redresoarele de înaltă calitate pot crește numărul de cicluri ale bateriei cu 40% și pot reduce incidența defecțiunilor electronice cauzate de tensiunea anormală cu mai mult de 65%.

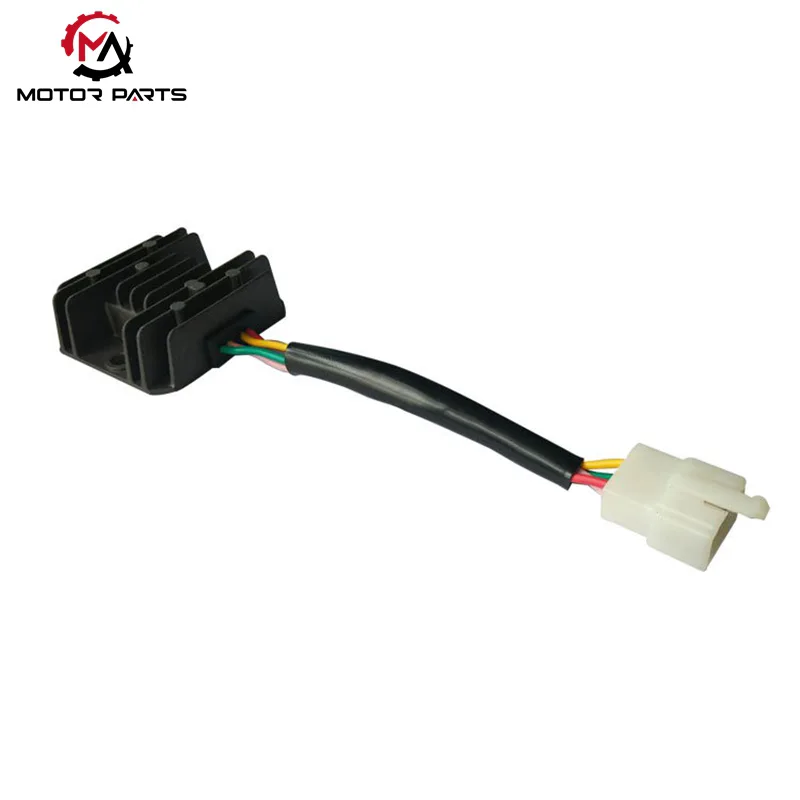

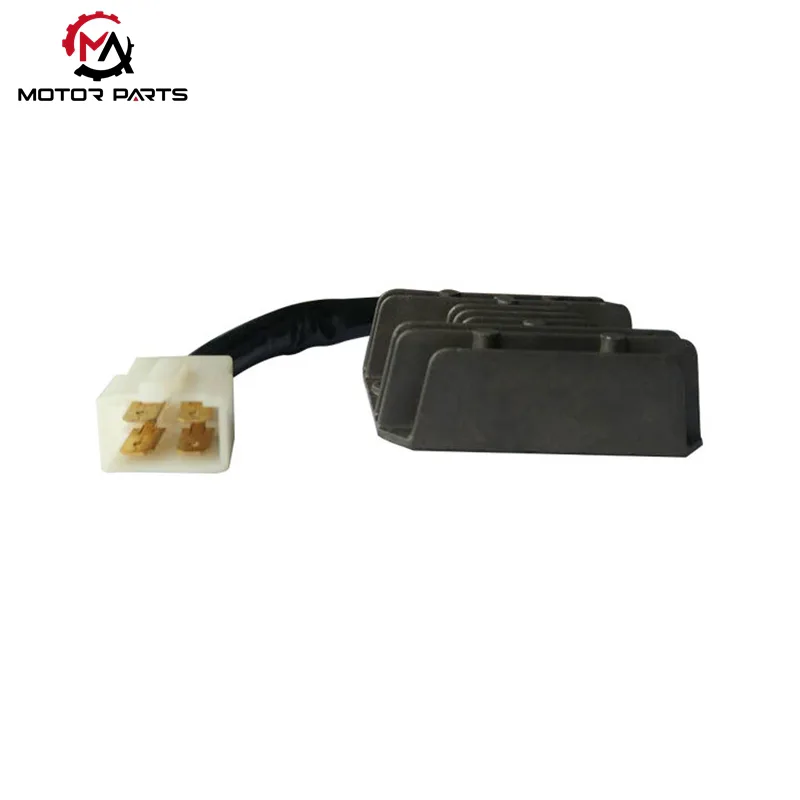

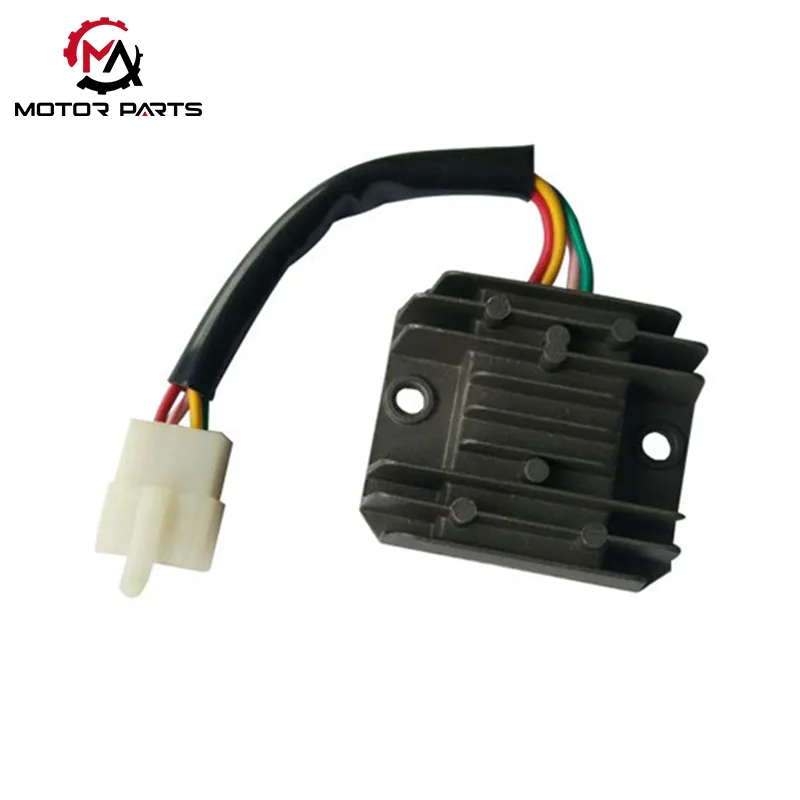

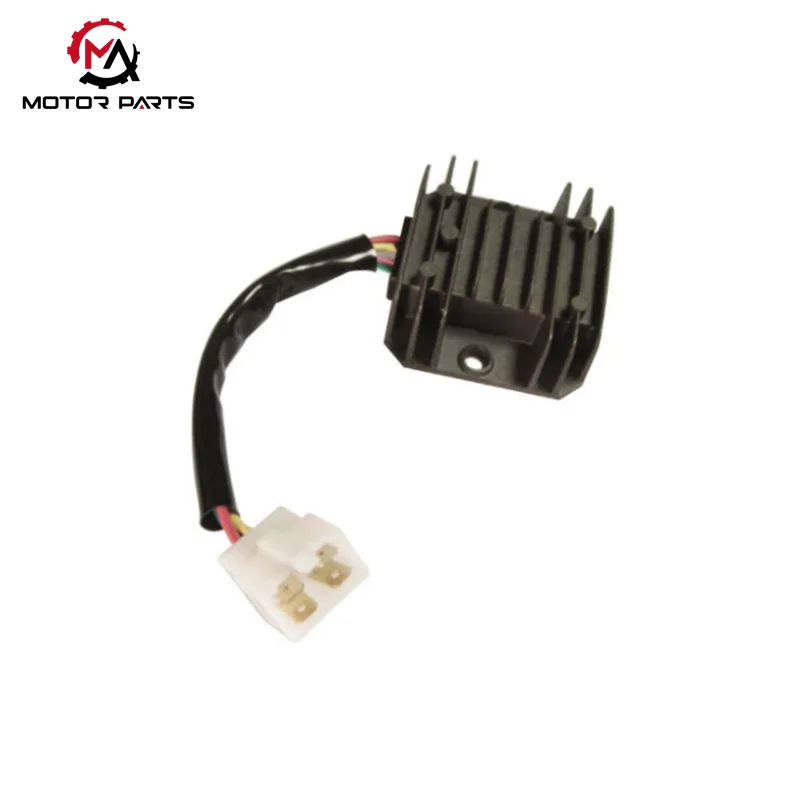

Redresor GY6 125 tip monofazat cu 4 fire (model de bază)

Caracteristici structurale: Adoptând un design cu 4 fire și 4 pini, acesta include 2 linii de intrare AC (galben/roz sau alb/galben), 1 linie de ieșire CC (roșu) și 1 fir de împământare (verde), sigilat într-o cutie de aluminiu turnat cu radiator și etanșat cu rășină epoxidice pentru a preveni umezeala.

Principiul de stabilizare a tensiunii: Tehnologia de stabilizare a tensiunii de tăiere a scurtcircuitului este adoptată. Când tensiunea depășește standardul, tensiunea este controlată de scurgeri de scurtcircuit. Structura este simplă, costul este mic și este potrivit pentru modelul de bază GY6 125 (cum ar fi scuterele obișnuite).

Parametri de bază: tensiune de intrare AC 20-60V, curent de ieșire de încărcare 0-4A, interval de temperatură de funcționare -20 ° C până la 60 ° C.

Tabuuri de întreținere zilnică

Este interzisă utilizarea redresoarelor fără baterii, altfel tensiunea înaltă va defecta echipamentele electrice;

Curățați în mod regulat praful de pe radiatorul pentru a evita mersul în gol prelungit (care poate provoca încărcare excesivă);

La montarea ulterioară a farurilor cu LED-uri și a altor echipamente, trebuie selectat un redresor cu un curent de ieșire mai mare (≥ 6A) pentru a preveni deteriorarea prin suprasarcină.

Parametru produs:

Care sunt avantajele redresoarelor produse de Max Trading?

Stabilitatea tensiunii: Utilizând tehnologia de control al feedback-ului în buclă închisă, tensiunea de ieșire este blocată cu precizie în intervalul sănătos de 13,8V~14,4V, evitând supraîncărcarea și bombarea bateriei, cu fluctuații reale de numai ± 0,2V;

Curent stabil: Circuit de protecție la supracurent încorporat, potrivit pentru scenarii de sarcină mare în care atât farurile, cât și GPS-ul sunt aprinse simultan. Curentul nominal de 18A poate satisface majoritatea nevoilor de modificare;

Disiparea stabilă a căldurii: designul aripioarelor din aliaj de aluminiu îmbunătățește eficiența disipării căldurii cu 60%, iar carcasa ajunge doar la 48 ℃ după o funcționare continuă timp de 3 ore într-un mediu de 45 ℃, cu mult sub pragul de siguranță de 70 ℃.

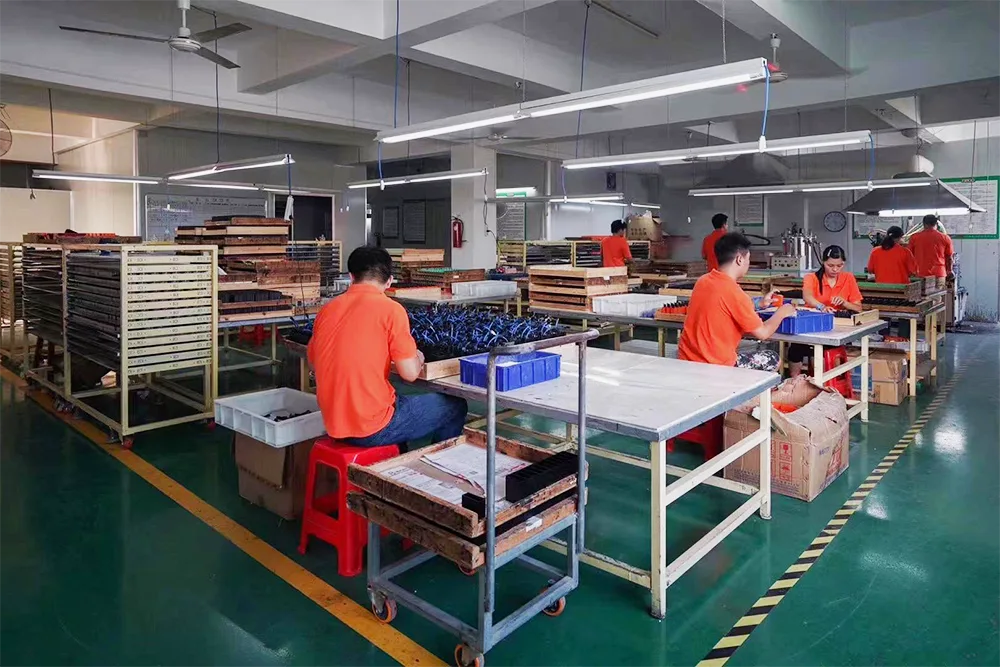

Fabrica noastră
